1.主要特性

◆非分散红外吸收原理

◆内置自动校准算法

◆高灵敏度、低功耗

◆提供串口(UART)、PWM等输出方式

2.概述

C8是一款采用NDIR 气体传感器技术测量室内空气中二氧化碳浓度的迷你型红外二氧化碳传感器模块，其设计小巧、性能优越、易于安装，可广泛适用于空气净化器、新风系统、带净化功能的空调、空气品质检测仪器、农业物联网、汽车以及消费类电子的配套。

3.工作原理

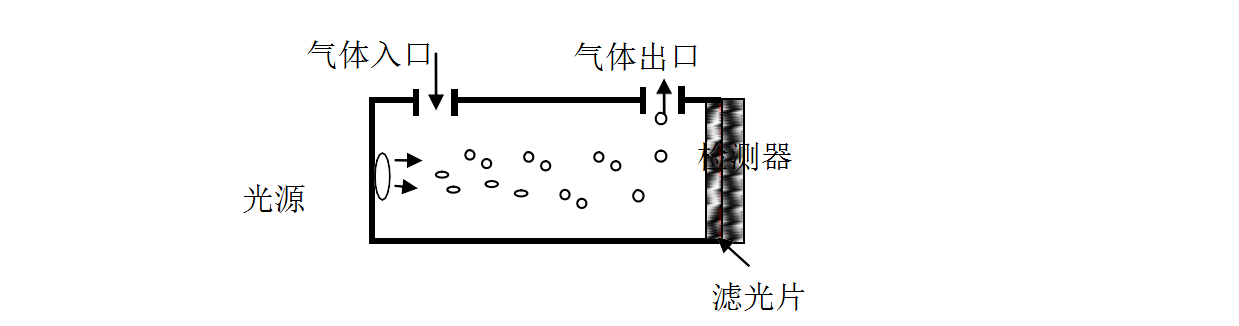

红外非分散吸收（NDIR）气体传感器的工作原理是根据不同气体分子对于近红外光谱的吸收特性，通过气体浓度与吸收强度关系（朗伯-比尔定律）分析计算并确定气体的浓度。CO2、CO 等由异种原子构成的分子在红外线波长区域具有吸收光谱，其吸收强度遵循郎伯-比尔定律。当对应某一气体特征吸收波长的光波通过被测气体时，其强度将明显减弱，强度衰减程度与该气体浓度有关，两者之间的关系遵守朗伯-比尔定律。NDIR 传感器的基本原理结构如下图所示，

基本数学模型如下：大部分有机和无机多原子分子气体在红外区有特定吸收波长。当红外光通过时，这些气体分子对特定波长的透过光强可由朗伯-比尔定律表示：I＝I0e-kp1 ，吸收光强 i 可表示为：i=I0-I= I0 (1- e-kpl) 。式中，I0 为入射光强；I 为透过光强；l 为气体介质厚度，p 为气体浓度，k 为吸收系数。

4.技术指标

注：最大尺寸不包括针脚长度。

5.数字接口定义

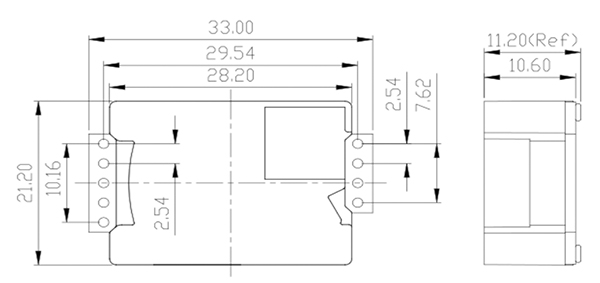

6.外形及结构尺寸

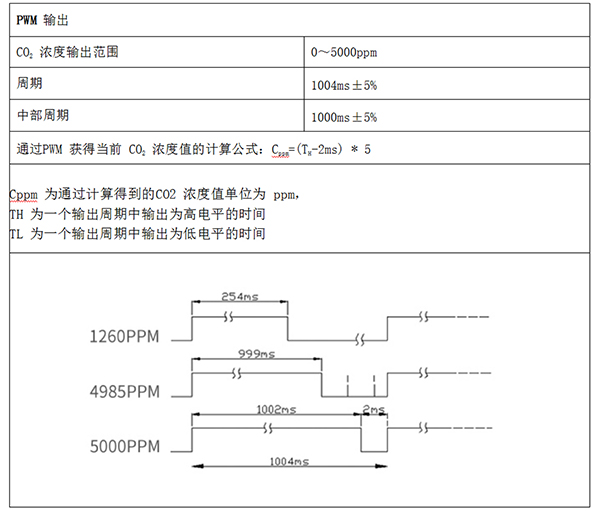

7.PWM输出

8.串口通讯协议

串口配置：9600，8N1.

传感器有两种输出方式,主动输出及查询输出,查询一次后,主动输出停止.需重新上电,才可恢复.

上电后传感器主动输出数据：输出频率 1S 一次.

输出格式16BYTE。

数据头： BYTE0 = 0X42；BYTE1=4D

BYTE6 数据高位，BYTE7数据低位，表示CO2浓度。

BYTE15,数据校验和. BYTE15= BYTE0+BYTE1+…….+BYTE13;

例: 42 4D 0C 51 09 A2 07 2B 01 35 05 81 20 08 20 AD;

CO2浓度= BYTE6 X 256 + BYTE7 =07X256 + 2B = 1853;

查询读取：

读取CO2ppm值，返回522ppm

发送：64 69 03 5E 4E

返回：64 69 03 01 0A 02 00 00 00 00 00 00 9B F0

返回 14个BYTE.

BYTE4，BYTE5表示CO2浓度，转化为10进制既为浓度值，BYTE5 为高8位，BYTE4为低8位.

0x0A是16bit整形数的低字节，0x02是高字节，合在一起就是522

BYTE12,BYTE13为CRC检验数据

查询命令发送一次,传感器停止主动输出.每查询一次,输出一次.

CRC计算
